¿Cómo se comparan las cruces de juntas cardán con las juntas de velocidad constante (CV) en términos de funcionalidad y aplicaciones?

Cuando se trata de transmitir movimiento de rotación entre ejes no alineados, destacan dos actores clave en el ámbito mecánico: Cruces de cardán y juntas de velocidad constante (CV). Ambos desempeñan funciones cruciales en diversas aplicaciones, pero exhiben funcionalidades distintas y están diseñados para usos específicos. Comprender sus diferencias es fundamental para que ingenieros, técnicos y entusiastas tomen decisiones informadas con respecto a su aplicación en diferentes sistemas. Descripción general de la funcionalidad:

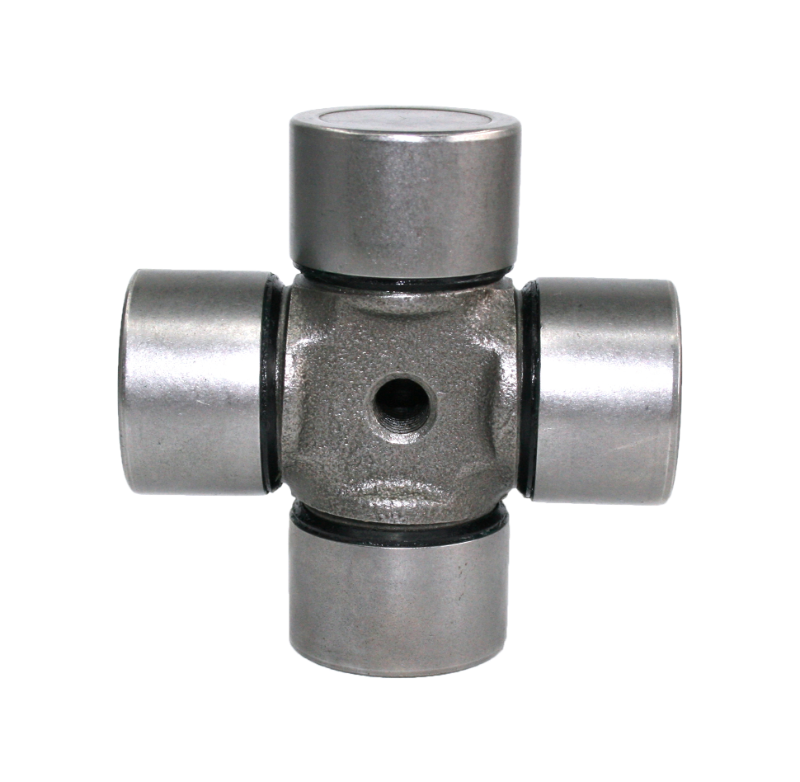

Las cruces de juntas cardán, también conocidas como juntas universales, están diseñadas para adaptarse a la desalineación angular entre los ejes de entrada y salida. Esta flexibilidad para manejar la desalineación los hace adecuados para aplicaciones donde los ejes no están perfectamente alineados. Sin embargo, introducen fluctuaciones de velocidad durante la rotación debido a su salida de velocidad no constante.

Por otro lado, las juntas de velocidad constante (CV) están diseñadas para mantener una velocidad de salida constante independientemente del ángulo entre los ejes de entrada y salida. Lo logran mediante diseños especializados, como rodamientos de bolas o configuraciones de trípode, que garantizan una rotación suave sin fluctuaciones de velocidad. Esta característica hace que las juntas homocinéticas sean esenciales en aplicaciones donde mantener una velocidad constante es fundamental.

Comparación de aplicaciones:

Las cruces de juntas cardán encuentran un uso generalizado en escenarios donde existe una desalineación angular moderada y la velocidad constante no es un requisito principal. Por ejemplo, se emplean comúnmente en transmisiones de automóviles para transmitir potencia entre el motor y las ruedas. En maquinaria industrial, las juntas cardán se utilizan en situaciones en las que los ejes pueden no estar perfectamente alineados, lo que permite una transmisión de par confiable.

Por el contrario, las juntas de velocidad constante (CV) son indispensables en aplicaciones automotrices, especialmente en vehículos con tracción delantera y tracción total. Su capacidad para mantener una velocidad de salida constante, incluso durante giros y movimientos de suspensión que causan una desalineación significativa del eje, garantiza una entrega suave de potencia a las ruedas. Esta característica mejora el rendimiento, el manejo y la eficiencia del vehículo.

Ángulo de operación:

Otro aspecto crítico de la comparación es el ángulo de operación que puede manejar cada tipo de junta. Las cruces de juntas cardán son adecuadas para ángulos de operación moderados, generalmente de hasta 30 a 35 grados, según el diseño. Más allá de estos ángulos, pueden experimentar limitaciones en cuanto a rendimiento y confiabilidad.

Las juntas de velocidad constante (CV), por otro lado, están diseñadas para funcionar en ángulos más altos, que a menudo superan los 45 grados. Esta capacidad les permite adaptarse a los ángulos dinámicos de los ejes que se encuentran en los sistemas automotrices, particularmente durante los movimientos de dirección y suspensión.

Consideraciones de complejidad y costos:

En términos de complejidad y costo, las cruces de juntas cardán tienen un diseño generalmente más simple en comparación con las juntas homocinéticas. Esta simplicidad puede traducirse en rentabilidad, haciendo Cruces de cardán favorable para ciertas aplicaciones donde sus funcionalidades se alinean con los requisitos.

Las juntas de velocidad constante (CV), debido a sus configuraciones especializadas, como rodamientos de bolas o diseños de doble desplazamiento, pueden ser más complejas y, por lo tanto, pueden tener costos de fabricación más altos. Sin embargo, los beneficios que ofrecen en términos de mantener una velocidad de salida constante en aplicaciones exigentes justifican su uso e inversión.
